建筑楼宇火灾消防联动演示系统使用说明书

张叔 2021年11月25日 147 0

建筑楼宇火灾消防联动演示系统使用说明书

建筑楼宇火灾消防联动演示系统的作用是在局部展板上通过消防控制主机连接部分消防配件和设备,用来模拟楼宇内的消防报警灭火工作原理和过程,让更多参观者直观了解楼宇火灾发生后消防系统是如何联动工作的,从而达到学习认知的目的,下面分别介绍各组成配件与功能。

建筑火灾消防联动演示系统.jpg建筑楼宇火灾消防联动演示系统配件及功能介绍:

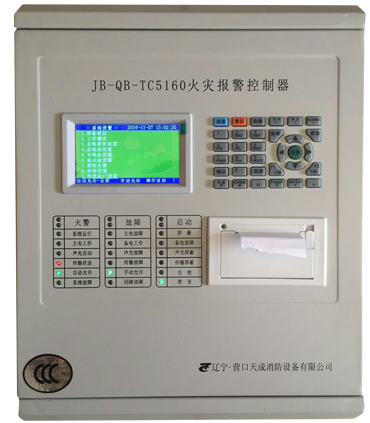

1. 控制主机


说明:控制主机是用来协调联动楼宇内的各个消防报警控制模块、配件、设备工作的中央单元,集参数设置、反馈信号检测、联动指令发送于一体,通常设置于楼宇专门的消防指挥室内,24小时不间断工作,内置备用电源。

在使用本主机时,请插好电源,将内置的两个电源开关一并打开,关闭时一并关闭。当主机监测到网点中有模块或配件损坏时,无法探测到地址就会发出提示音报警,此时需要检查和重新登记设备;当监测到联网设备中存在单点信号反馈,或单点报警触发时,就会启动自主报警、火灾显示盘报警、声光报警器报警;当监测到联网设备中存在两点或两点以上报警触发时,即:烟感、温感、燃气探测器、手动报警按钮中的任意两点或两点以上触发时,就会启动自主报警、火灾显示盘报警,并开启发送联动指令,控制各模块开始工作(通过指示灯显示),并打印报警情况数据单(打印功能可关闭或开启)。

报警工作后,可按“消音”键进行主机警报静音,可按“复位”键重新恢复待机,输入密码为三个1,此时需要注意各信号反馈开关需要全部关闭,并且烟感、温感、手报、燃气探测器、消报等触发点均已归位或清除触发状态,否则还会再次触发报警。

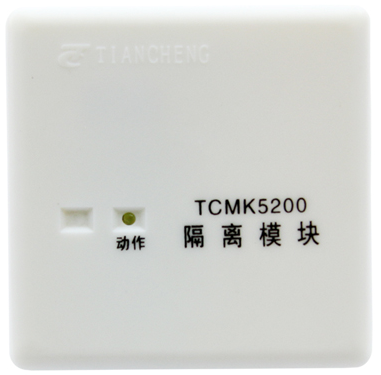

2. 隔离模块


说明:作用是保护线路,防止外端短路给控制主机带来损害。

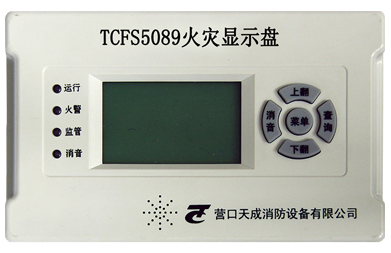

3. 火灾显示盘


说明:也叫楼层显示器,主要起到重复显示火情和报警的作用,当报警时可以按下“消音键”消除报警声。

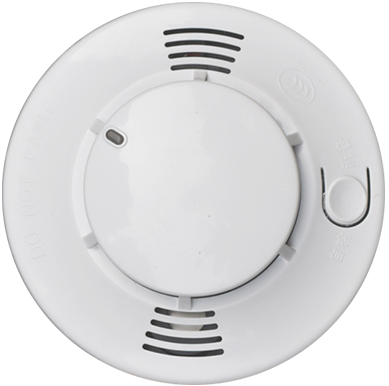

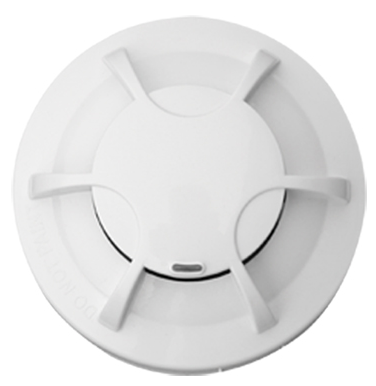

4. 烟雾探测器


说明:也叫感烟探测器,作用是探测到一定浓度的烟雾并报警,测试时,吸一口香烟吹入缝隙中心即可引发报警,测试完后用力吹几下将烟吹出清空。

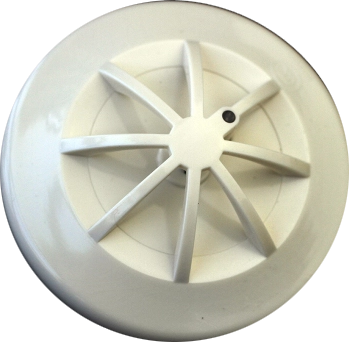

5. 温度探测器


说明:也叫感温探测器,作用是探测到一定度数的热量后报警,测试时,可用打火机向缝隙中心部位的温度传感器持续烧烤,报警一段时间后温度传感器冷却自动解除触发。

6. 水流指示器模块


说明:水流指示器是装设在一个受保护区域喷淋管道上,是监视水流动作的,如果发生火灾,喷淋头受高温而爆裂这时管道水会流向爆裂的喷淋头,流动的水力就会推动水流指示器动作(也是一个橡胶叶片置入在管道中),从而对火灾地段产生喷淋。在本联动演示系统中,待机状态下水流指示器是做为信号反馈使用,按下会信号报警;在整体联动报警后,按下水流指示器开关即可开启喷淋泵进行工作,喷淋泵指示灯亮起。操作完毕后,需将开关关闭,否则会再次报警。建筑楼宇火灾消防联动演示系统

7. 压力开关模块


说明:压力开关靠水流压力驱动,喷漆水泵启动之后,消防水通过报警阀向各供水管流动,然后压力开关动作,向消防控制主机反馈信号,表明消防泵启动正常。在本联动演示系统中,待机状态下压力开关做为信号反馈使用,单独按下会信号报警;在整体联动报警后,按下夺力开关即可开启喷淋泵进行工作,喷淋泵指示灯亮起。操作完毕后,需将开关关闭,否则会再次报警。

8. 防火阀模块


说明:安装在通风、空调系统的送、回风管路上,平时呈开启状态,火灾时当管道内气体温度达到70℃一定温度时易熔片熔断,阀门在扭簧力作用下自动关闭,火灾时可控制关闭不需要送风的房间。在本联动演示系统中,当联动报警后送风机开始工作,当关闭防火阀开关,送风机停止工作,打开后继续工作。

9. 消防泵模块


说明:当按下消防栓内的启动控制按钮后,消防泵开始工作,将楼层内消防栓管道给水,用于连接消防水枪灭火,在本联动演示系统中,当按下消火栓报警按钮后,消防泵指示灯亮起,代表已经开始启动工作。

10. 喷淋泵模块


说明:消防喷淋泵是对满足喷淋系统流量与压力的专用泵,当发生火灾时,给喷淋系统供水,火灾房间喷头自动爆裂,管内的水在屋顶消防水箱的作用下自动喷出。在本联动演示系统中,联动报警后当按下水流指示器开关或压力开关,喷淋泵指示灯亮起,代表已经开始启动工作。

11. 送风机模块


说明:楼宇建筑内的送风系统,火灾时可以由防火阀开关控制关闭。

12. 建筑楼宇火灾消防联动演示系统-排烟风机模块


说明:楼宇建筑内的排烟系统,火灾时自动开启。

13. 送风口模块


说明:楼宇建筑内的送风口,火灾时经由控制主机联动控制开启指示灯亮起。

14. 排烟风口模块


说明:楼宇建筑内的排烟风口,火灾时经由控制主机联动控制开启,指示灯亮起。

15. 消防广播


说明:布置于楼宇建筑各楼层,当联动报警后,喇叭里循环播放火灾应急广播,告知人们按正确的安全出口撤离建筑,不可乘坐电梯。

16. 消火栓按钮


说明:布置于楼宇各楼层的消火栓箱内,当按下后主机报警、火灾显示盘报警、声光报警器报警,并同时启动消防泵开始工作,给消火栓内供水。消除时请打开下盖,将专用塑料钥匙插入,顺时针拧动弹起即可,否则会继续引发报警。建筑楼宇火灾消防联动演示系统

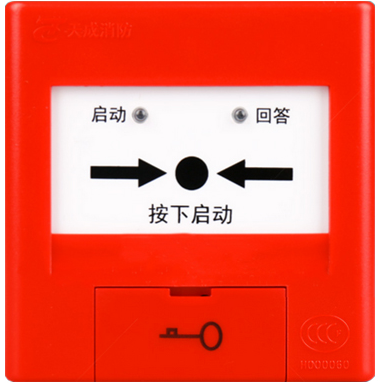

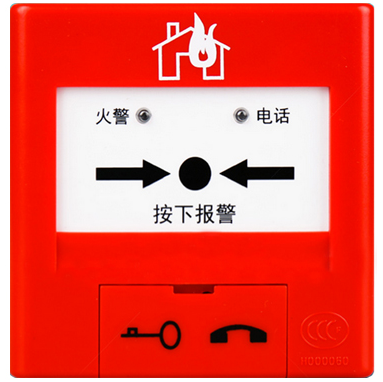

17. 手动报警按钮


说明:布置于楼宇建筑各楼层内,当按下后主机报警、火灾显示盘报警、声光报警器报警。消除时请打开下盖,将专用塑料钥匙插入,顺时针拧动弹起即可,否则会继续引发报警。

18、燃气探测器模块


说明:作用是探测到一定浓度的可燃性气体并报警,例如:液化气、煤气、天然气等,测试时,可用将打火机调至最大火力,打着后吹灭,将气体灌入中心缝隙即可引发报警,测试完后用力吹几下将气体吹出清空,否则会一声报警。

19. 防火卷帘门


说明:防火卷帘门是一种适用于建筑物较大洞口处的防火、隔热设施,能有效地阻止火势蔓延,保障生命财产安全,是现代建筑中不可缺少的防火设施,火灾时经由控制主机联动控制开启指示灯亮起,表示已经工作。

20. 建筑楼宇火灾消防联动演示系统-电梯迫降模块


说明:火灾时电梯必须迫降至首层,禁止逃生和疏散人员乘坐,本联动系统中经由控制主机联动控制开启指示灯亮起,表示电梯已经迫降。

21. 切断非消防电源


说明:发生火灾时,联动系统中经由控制主机控制开启指示灯亮起,表示已经切断楼宇内正常线路供电,以防发生危险,而应急灯及安全出口指示灯等开始工作。

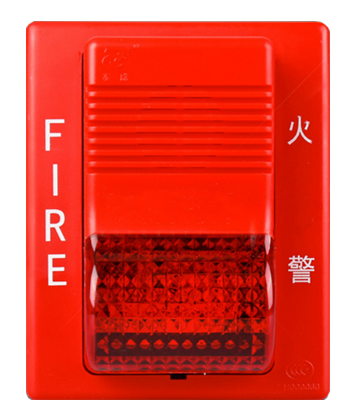

22. 声光报警器


说明:安置于楼层内,与控制主机连接,当主机监测到单点或多点报警触发时,声光报警器立即启动,声音响亮,从主机端复位后,警报消除。

23. 独立式感烟探测报警器


说明:使用电池供电,一般应用在普通家庭居室中独立工作,探测到一定浓度烟雾后自主报警。
